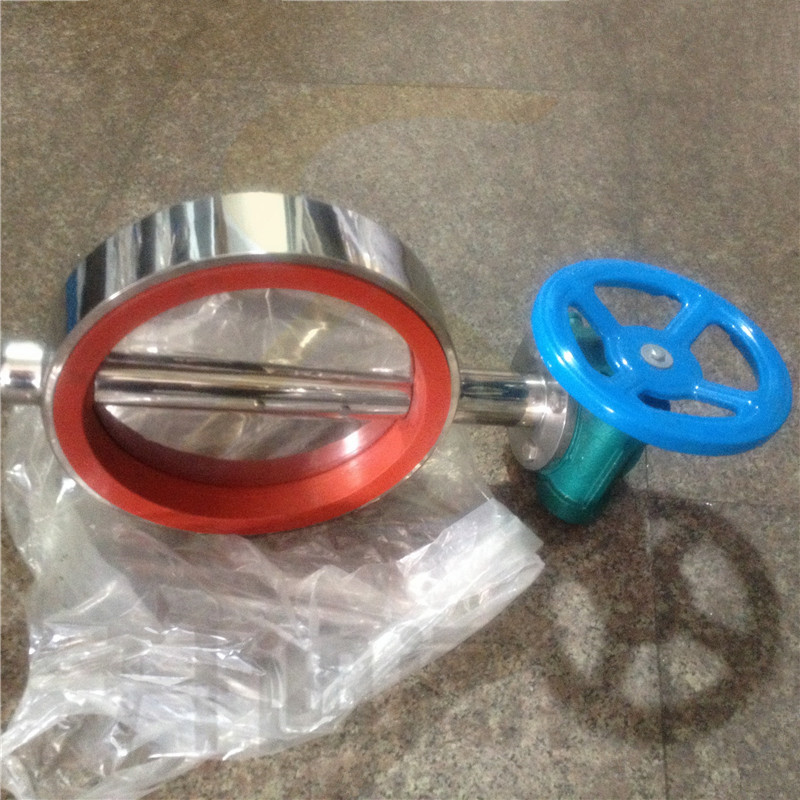

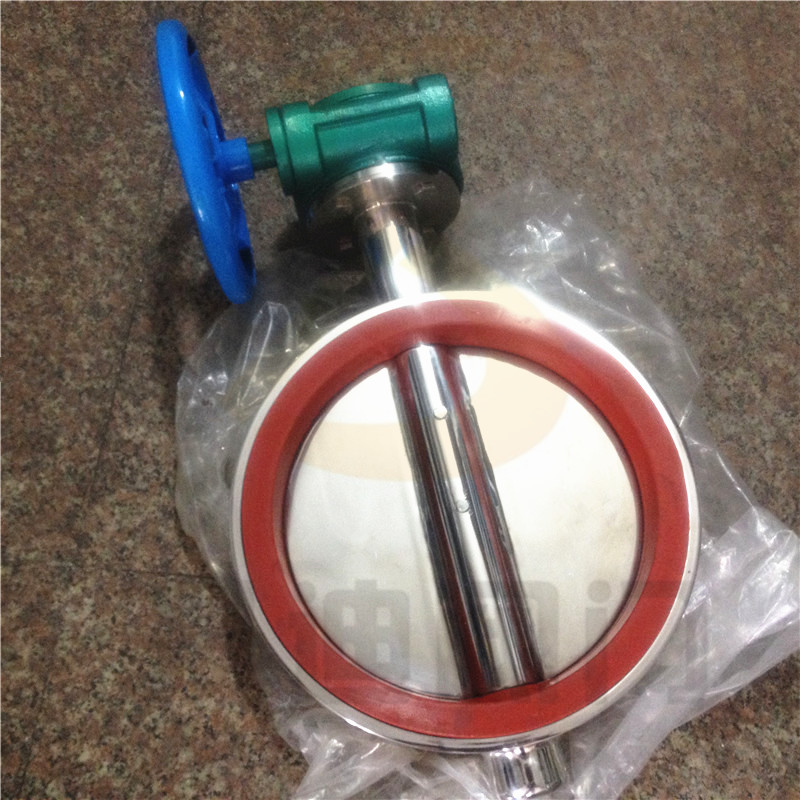

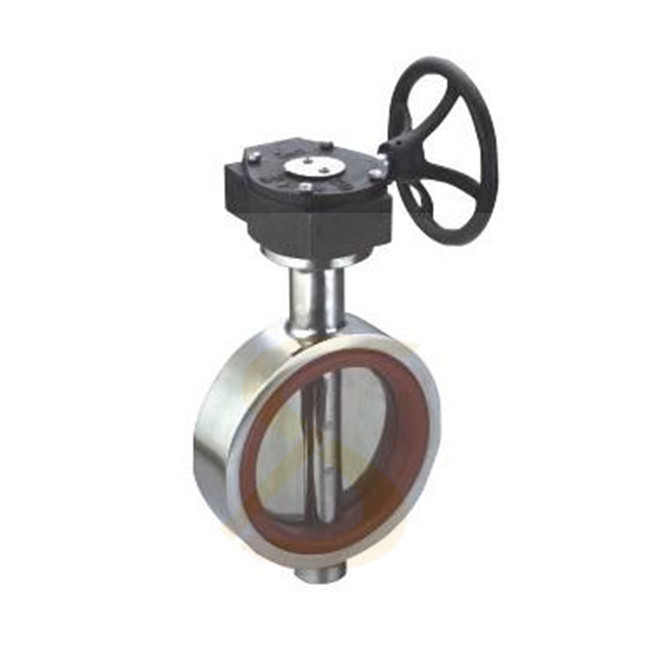

D371X蝸輪軟密封中線對夾式蝶閥，雙偏心法蘭式蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。
品牌：SDvalve/升迪
規格：DN50~DN600
材質：不銹鋼SS304、SS316L

衛生級渦輪對夾蝶閥工作原理及結構說明
1、結構：垂直板式結構，閥桿為整體式
A.金屬硬密封閥門的密封圈為柔性石墨板與不銹鋼板復合式結構，安裝在閥體上，蝶板密封面堆焊不銹鋼。
B.軟密封閥門的密封圈為丁腈橡膠材質，是安裝在蝶板上的。閥體閥座堆焊不銹鋼。
2、工作原理
A.金屬密封閥門的設計是采用三偏心結構原理，利用了固有的凸輪效應，完全消除了90度行程中閥座與密封圈之間的全部摩擦。
B.橡膠軟密封蝶閥的設計采用了單偏心結構，與中線軟密封不同,蝶板轉動大約在20度之后，閥座與密封圈之間迅速脫離，從而減少摩擦。
3、閥門的驅動方式
閥門的驅動方式為蝸輪手動機構，將手柄順時針?lè )较蛐D90°，閥門既可關閉，手柄逆時針旋轉90°閥門開啟。
